# LAB: UART, RS485, RS232 Protocol ## จุดประสงค์ 1. เพื่อให้เข้าใจหลักการทำงานของ UART 2. เพื่อให้เข้าใจหลักการทำงานของ RS232 และ RS485 ## LAB1: Basic UART Communication การทดลองนี้จะใช้ Logic Analyzer แสดงข้อความการสื่อสารผ่าน UART pin ของ M5stack ### อุปกรณ์ทดลอง
ComponentsQuantity
M5Stack Demo Board1
Logic Analyzer (รุ่น LA1016 or LA2016) 1

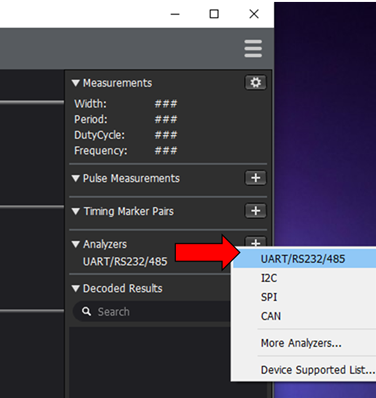

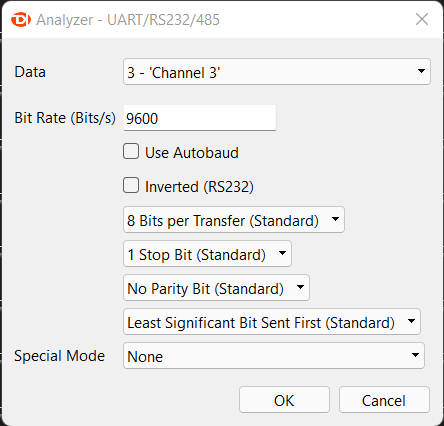

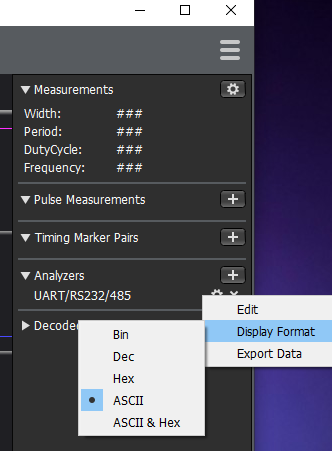

![อุปกรณ์การทดลอง](https://1856353139-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MClo3nC-1US0rbK8Qau%2Fuploads%2F3NUT8OsxzpVsvC0754z3%2FUntitled.png?alt=media\&token=6bf3a1ba-be1b-446c-a291-135e8e8dcf99) ### โปรแกรม 1. Arduino IDE 2. โปรแกรม KingstVIS ### การตั้งค่าโปรแกรม KingstVIS * เชื่อมต่อ logic Analyzer กับ คอมพิวเตอร์ * เปิดโปรแกรม Kingst VIS * ไปที่ Analyzers >> คลิ๊ก icon add(+) >> เลือก UART/RS232/485 ![ตั้งค่าเลือกประเภท Protocol ที่ต้องการวิเคราะห์](https://paper-attachments.dropbox.com/s_D18756BAE3E80869884585460B6ED96FBA8CCCFA19CD3E275B39B4FA7D912A30_1599708293476_11.png) * ไปที่ Analyzers >> คลิ๊ก icon setting >> Edit ตั้งค่าตามรูปด้านล่าง >> OK ![ตั้งค่า channel 3 ](https://1856353139-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-MClo3nC-1US0rbK8Qau%2F-MI35iTX6rYT_LpZqH8g%2F-MI39XBRc98jXuntXhkP%2Fimage.png?alt=media\&token=c9a349c0-69fd-41d4-9019-482202b04c7c) * ไปที่ Analyzers อีกครั้ง >> คลิ๊ก icon setting >> Display Format >> ASCII เพื่อให้โปรแกรมแสดงผลเป็นข้อความ ![ตั้งค่า channel 3 แสดงข้อความ](https://paper-attachments.dropbox.com/s_D18756BAE3E80869884585460B6ED96FBA8CCCFA19CD3E275B39B4FA7D912A30_1599791502747_1_1.png) * ไปที่ Channel 3 เลือกกด Indicates "rising edge trigger" ![Trigger condition setting](https://1856353139-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-MClo3nC-1US0rbK8Qau%2F-MHtzSbjPY-RhFrcHm7K%2F-MHu3jGoXJ81ffmTz-JM%2Fimage.png?alt=media\&token=c8efa3cf-63d5-49df-824d-1382f79fa25c) {% hint style="danger" %} **Setup Arduino IDE for M5Stack** * เข้าไปตั้งค่าตาม [การตั้งค่าM5stack](https://docs.m5stack.com/#/en/arduino/arduino_development) * เมื่อตั้งค่าเสร็จแล้ว * ไปที่ tool >> Board>> M5 stack core esp32 เพื่อทำการอัพโหลดข้อมูลลงไปยังบอร์ด {% endhint %} ### PIN Connect รายชื่อ PIN เชื่อมต่อกัน | M5Stack port | Logic Analyzer | | -------------- | -------------- | | UART0 (pin 1T) | Channel 3 | | UART0 (pin 3R) | - | | GND | GND | ตำแหน่ง UART port ที่ใช้ในการทดลองนี้แสดงดังภาพด้านล่าง ![UART port on M5stack demo board](https://1856353139-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-MClo3nC-1US0rbK8Qau%2F-MIItTx5iZRz9D6O8WEj%2F-MIIuR9TYxxW_Hd27B8M%2Fimage.png?alt=media\&token=8c68e738-8f54-4836-8218-8d4c69443859) ### Code {% code title="M5Stack print data" %} ```arduino void setup() { Serial.begin(9600); } void loop() { // put your main code here, to run repeatedly: Serial.println("On"); delay(1000); } ``` {% endcode %} ### บันทึกผลการทดลอง 1. บันทึกขั้นตอนการทดลอง 2. บันทึกภาพผลวงจรและภาพที่แสดงบน โปรแกรม logic Analyzer 3. อธิบายผลการทดลอง ## LAB2: UART to RS232 การทดลองนี้เป็นการสื่อสารกันระหว่าง UART ของบอร์ด M5Stack กับ RS232 บน [M5Stack Demo Board](https://docs.m5stack.com/#/en/app/demo-board) โดยใช้ [Logic Analyzer (รุ่น LA1016 or LA2016) ](http://www.qdkingst.com/en)ในการแสดงข้อความที่ M5Stack ส่งออกจากที่ pin UART ไปยัง RS232 port ### อุปกรณ์ทดลอง
ComponentsQuantity
M5Stack Demo Board1
Logic Analyzer (รุ่น LA1016 or LA2016) 1

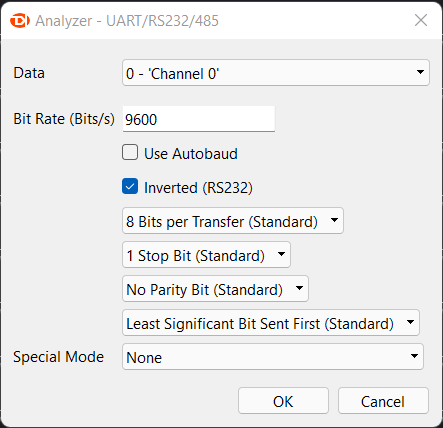

![อุปกรณ์การทดลอง](https://1856353139-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MClo3nC-1US0rbK8Qau%2Fuploads%2F3NUT8OsxzpVsvC0754z3%2FUntitled.png?alt=media\&token=6bf3a1ba-be1b-446c-a291-135e8e8dcf99) ### การตั้งค่าโปรแกรม KingstVIS * เชื่อมต่อ logic Analyzer กับ คอมพิวเตอร์ * เปิดโปรแกรม Kingst VIS * ไปที่ Analyzers >> คลิ๊ก icon add(+) >> เลือก UART/RS232/485 ![ตั้งค่าเลือกประเภท Protocol ที่ต้องการวิเคราะห์](https://paper-attachments.dropbox.com/s_D18756BAE3E80869884585460B6ED96FBA8CCCFA19CD3E275B39B4FA7D912A30_1599708293476_11.png) * *ให้ add ทั้งหมด 2 ครั้ง* และตั้งค่าแต่ละ add เป็น channel 0 และ 3 วิธีตั้งค่าดังตัวอย่างด้านล่าง * ไปที่ Analyzers >> คลิ๊ก icon setting >> Edit ตั้งค่าตามรูปด้านล่าง >> OK ![ ตั้งค่า channel 0](https://paper-attachments.dropbox.com/s_65E4F4CFBED8B1475A71CEBA11660ECDB42A7380296FC75A69A91C11B3A8D823_1639996008454_image.png) ![ตั้งค่า channel 3](https://paper-attachments.dropbox.com/s_65E4F4CFBED8B1475A71CEBA11660ECDB42A7380296FC75A69A91C11B3A8D823_1639996060765_image.png) * ไปที่ Analyzers อีกครั้ง >> คลิ๊ก icon setting >> Display Format >> ASCII เพื่อให้โปรแกรมแสดงผลเป็นข้อความ ทั้ง Channel 0 และ 3 ![ ตั้งค่า channel 0 และ 3 แสดงข้อความ](https://paper-attachments.dropbox.com/s_D18756BAE3E80869884585460B6ED96FBA8CCCFA19CD3E275B39B4FA7D912A30_1599791502747_1_1.png) * ไปที่ Channel 3 เลือกกด Indicates "rising edge trigger" ![Trigger condition setting](https://1856353139-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-MClo3nC-1US0rbK8Qau%2F-MHtzSbjPY-RhFrcHm7K%2F-MHu3jGoXJ81ffmTz-JM%2Fimage.png?alt=media\&token=c8efa3cf-63d5-49df-824d-1382f79fa25c) ### PIN Connect | M5Stack port | RS232 port | Logic Analyzer | | -------------- | -------------------- | -------------- | | UART0 (pin 1T) | Header (pin Tx) | Channel 3 | | UART0 (pin 3R) | Header (pin Rx) | - | | - | DB9 connector(pin 2) | Channel 0 | | - | DB9 connector(pin 3) | Channel 1 | | GND | GND | GND | ตำแหน่ง RS232 port ที่ใช้ในการทดลองนี้แสดงดังภาพด้านล่าง ![UART0 port of M5Stack and RS232 port on M5Stack Demo Board](https://1856353139-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-MClo3nC-1US0rbK8Qau%2F-MI272qqecIugSYazVSC%2F-MI2g7Ass3SdX90niL3i%2Fimage.png?alt=media\&token=85eeee17-9fa1-4851-b4e4-e20ce1f99429) ตำแหน่งที่เชื่อมต่อ Logic analyzer เพื่อวิเคราะห์สัญญาณ ![เชื่อมต่อ Channel logic Analyzer to RS232 port](https://1856353139-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-MClo3nC-1US0rbK8Qau%2F-MINBkCPPHgGJxq31zU9%2F-MINE0nUnU_AZCIeZlAo%2Fimage.png?alt=media\&token=33323bf8-b108-4f85-9082-79c2a383dbbc) ### code {% hint style="info" %} #### "Code เดิมจากการทดลอง LAB UART " {% endhint %} ### บันทึกผลการทดลอง 1. บันทึกขั้นตอนการทดลอง 2. บันทึกภาพผลวงจรและภาพที่แสดงบน โปรแกรม logic Analyzer 3. อธิบายความเหมือนหรือแตกต่างของ Channel 0,1,3 ที่แสดงบนโปรแกรม Logic analyzer ## LAB3: UART to RS485 การทดลองนี้ใช้ UART สื่อสารกันระหว่าง M5Stack กับ RS485 บน [M5Stack Demo Board](https://docs.m5stack.com/#/en/app/demo-board) โดยใช้ Logic Analyzer ของ [ www.qdkingst.com ](http://www.qdkingst.com/en)ในการแสดงข้อความที่ M5Stack ส่งออกไปยัง RS485 port ### อุปกรณ์ทดลอง
ComponentsQuantity
M5Stack Demo Board1
Logic Analyzer (รุ่น LA1016 or LA2016) 1

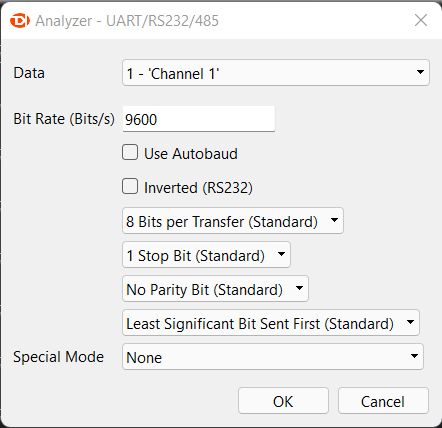

![อุปกรณ์การทดลอง](https://1856353139-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F-MClo3nC-1US0rbK8Qau%2Fuploads%2F3NUT8OsxzpVsvC0754z3%2FUntitled.png?alt=media\&token=6bf3a1ba-be1b-446c-a291-135e8e8dcf99) ### การตั้งค่าโปรแกรม KingstVIS * เชื่อมต่อ logic Analyzer กับ คอมพิวเตอร์ * เปิดโปรแกรม Kingst VIS * ไปที่ Analyzers >> คลิ๊ก icon add(+) >> เลือก UART/RS232/485 ![ตั้งค่าเลือกประเภท Protocol ที่ต้องการวิเคราะห์](https://paper-attachments.dropbox.com/s_D18756BAE3E80869884585460B6ED96FBA8CCCFA19CD3E275B39B4FA7D912A30_1599708293476_11.png) * *ให้ add ทั้งหมด 2 ครั้ง* และตั้งค่าแต่ละ add เป็น channel 0 และ 3 วิธีตั้งค่าดังตัวอย่างด้านล่าง * ไปที่ Analyzers >> คลิ๊ก icon setting >> Edit ตั้งค่าตามรูปด้านล่าง >> OK ![ ตั้งค่า channel 0](https://paper-attachments.dropbox.com/s_65E4F4CFBED8B1475A71CEBA11660ECDB42A7380296FC75A69A91C11B3A8D823_1639996008454_image.png) ![ ตั้งค่า channel 1](https://paper-attachments.dropbox.com/s_65E4F4CFBED8B1475A71CEBA11660ECDB42A7380296FC75A69A91C11B3A8D823_1639999067512_image.png) ![ตั้งค่า channel 3](https://paper-attachments.dropbox.com/s_65E4F4CFBED8B1475A71CEBA11660ECDB42A7380296FC75A69A91C11B3A8D823_1639996060765_image.png) * ไปที่ Analyzers อีกครั้ง >> คลิ๊ก icon setting >> Display Format >> ASCII เพื่อให้โปรแกรมแสดงผลเป็นข้อความ ทั้ง Channel 0, 1 และ 3 ![ ตั้งค่า channel 0 และ 3 แสดงข้อความ](https://paper-attachments.dropbox.com/s_D18756BAE3E80869884585460B6ED96FBA8CCCFA19CD3E275B39B4FA7D912A30_1599791502747_1_1.png) * ไปที่ Channel 3 เลือกกด Indicates "rising edge trigger" ![Trigger condition setting](https://1856353139-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-MClo3nC-1US0rbK8Qau%2F-MHtzSbjPY-RhFrcHm7K%2F-MHu3jGoXJ81ffmTz-JM%2Fimage.png?alt=media\&token=c8efa3cf-63d5-49df-824d-1382f79fa25c) ### PIN Connect ชื่อ PIN ของบอร์ด M5Stack ต่อกับ RS485 port และ Logic Analyzer | RS485 | Logic Analyzer | M5stack | | ----- | -------------- | -------------- | | TXD | Channel 3 | UART0 (pin 1T) | | RXD | - | UART0 (pin 3R) | | A | Channel 1 | - | | B | Channel 0 | - | | GND | GND | GND | ตำแหน่ง RS485 port ที่ใช้ในการทดลองนี้แสดงดังภาพด้านล่าง ![UART0 port of M5Stack and RS485 port on M5Stack Demo Board](https://1856353139-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-MClo3nC-1US0rbK8Qau%2F-MI2wwZUKcER6t8ocvNV%2F-MI32o00DBUOxcbjIajW%2Fimage.png?alt=media\&token=83c445bd-d057-4bdc-8272-e86b07930938) ตำแหน่งที่เชื่อมต่อ Logic analyzer เพื่อวิเคราะห์สัญญาณ ![เชื่อมต่อ Channel logic Analyzer to RS485 port](https://1856353139-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-MClo3nC-1US0rbK8Qau%2F-MINBkCPPHgGJxq31zU9%2F-MINEPJzCyzmFbVtIzWv%2Fimage.png?alt=media\&token=8bbcb1ca-7949-48b9-ae3c-e0434e4839ea) ### code {% hint style="info" %} #### "เดิมจากการทดลอง LAB UART to RS232" {% endhint %} ### บันทึกผลการทดลอง 1. บันทึกภาพวงจรการทดลองและภาพผลที่แสดงบน โปรแกรม logic Analyzer 2. อธิบายความเหมือนหรือแตกต่างของ Channel 0,1,3 ที่แสดงบนโปรแกรม Logic analyzer 3. จากการทดลองที่1,2 ให้อธิบายความเหมือนและต่างของการสื่อสารแบบ RS232 และ RS485 ลงในเอกสารบันทึกผลการทดลอง
