Waveform

Waveform

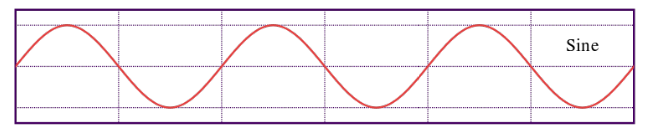

Sine wave

รูปคลื่นที่มีลักษณะโค้งมีความถี่ต่อเนื่อง

Sine wave

(อ้างอิง: https://en.wikipedia.org/wiki/Waveform#/media/File:Waveforms.svg)

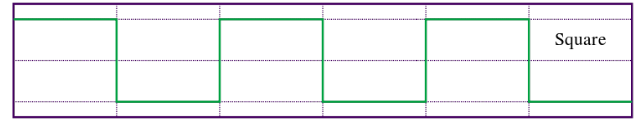

Square wave

รูปคลื่นที่มีลักษณะเป็นรูปสี่เหลี่ยมจัตุรัสมีความถี่ต่อเนื่อง

Square wave แหล่งมี่มา: https://en.wikipedia.org/wiki/Waveform#/media/File:Waveforms.svg

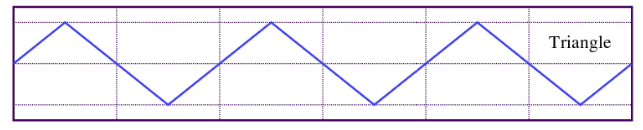

Triangular wave

รูปคลื่นที่มีลักษณะเป็นรูปสามเหลี่ยมมีความถี่ต่อเนื่อง

Triangular wave แหล่งมี่มา: https://en.wikipedia.org/wiki/Waveform#/media/File:Waveforms.svg

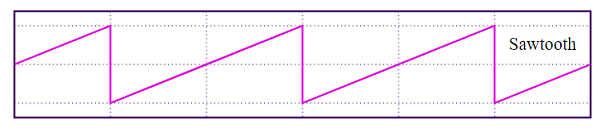

Sawtooth wave

รูปคลื่นที่มีลักษณะเป็นฟันเลื่อยมีความถี่ต่อเนื่อง

Sawtooth wave แหล่งมี่มา: https://en.wikipedia.org/wiki/Waveform#/media/File:Waveforms.svg

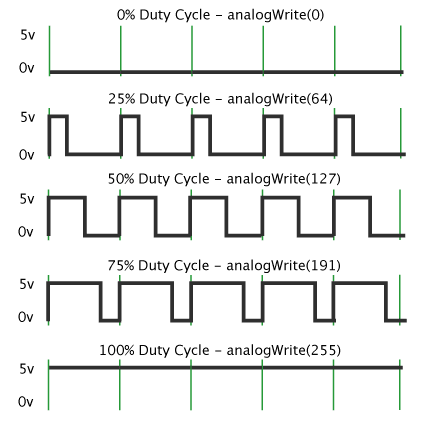

Pulse Width Modulation (PWM)

เป็นการสร้างสัญญาณ Square wave ที่สามารถปรับค่าความกว้างของ pulse ได้ โดยการกำหนดค่า %duty cycle เพื่อกำหนดความกว้างของpulse สำหรับค่า PWM ใน Arduino สร้างได้จากการเขียนโปรแกรม โดยกำหนดค่าความกว้างของ pulseได้ตั้งแต่ 0 ถึง 255 ค่า สามารถเทียบเป็นค่า %duty cycle ได้ดังภาพด้านล่าง

Pulse Width Modulation แหล่งที่มา: https://www.arduino.cc/en/tutorial/PWM

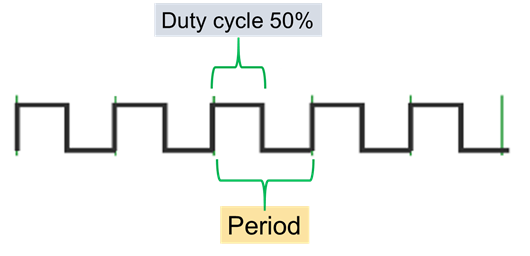

Clock Signal

Clock Signal หรือ สัญญาณนาฬิกาคือ สัญญาณที่มีลักษณะเป็น square wave ที่มีความถี่เท่ากันทั้งสัญญาณหรือเรียกได้ว่าคือ สัญญาณ PWM ที่มี duty cycle 50% นั่นเอง

Clock Signal

Function Generator

Function Generator หรือ เครื่องกำเนิดสัญญาณไฟฟ้า สามารถสร้างรูปแบบคลื่นสัญญาณแบบต่าง ๆ (Waveform) เพื่อทดลองวงจรที่เกี่ยวข้องกับความถี่ต่าง ๆ เช่น วงจรขยายเสียง วงจรกรองความถี่ วงจรวิทยุ วงจ่ายไฟแบบสวิทชิ่ง เป็นต้น

Function Generator
